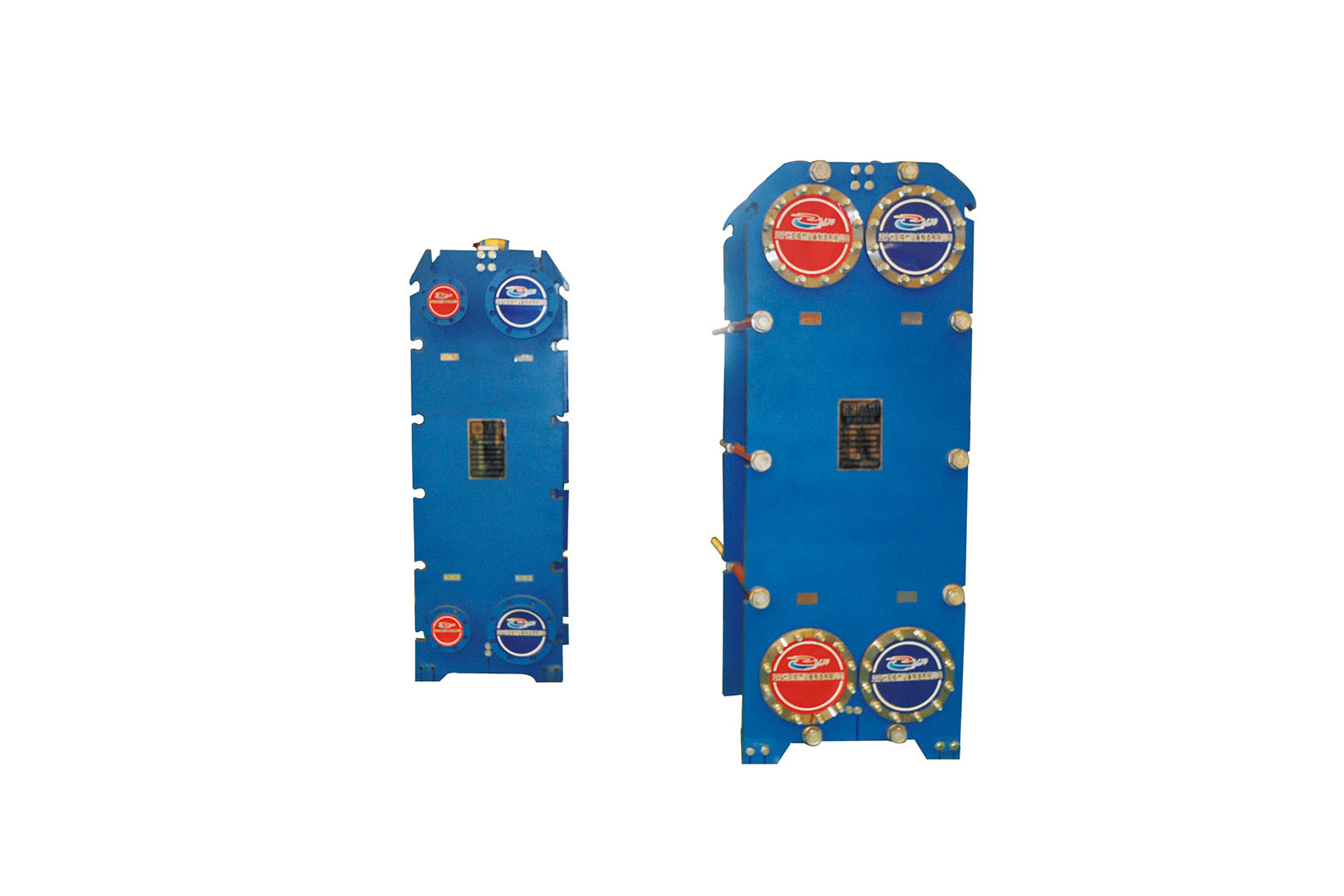

板式换热器
来源:辽宁光阳换热设备制造有限公司 发布时间:2021-03-05
《板式换热器》(NB/T47004-2009、JB/T4752),最新国家技术规范标准,所有板式换热器,均按照16bar(g)的运行压力和130℃的运行温度设计,板型统一采用人字形板,且有软板、硬板。板片原材料采用进口不锈钢板AISI316L和AISI304,如经检测未达到材质标准要求,我公司无偿更换,并承担延迟供货责任。板片厚度=0.6㎜,板片一次冲压成型工艺。
板式换热器能承受压力冲击,当峰值压力高于设计运行压力,且峰值压力低于水压试验压力冲击时,板式换热器不会损坏。
板式换热器板片导流区、换热区具有相应的压力平衡手段。换热区板型截面具有抗系统交变压力波动的能力。
密封胶条材料为EPDM(三元乙丙密封胶垫)。
板式换热器的接管方式,采用夹紧板固定端表面钻孔、套丝、加双头螺栓,管道加单面法兰的方式。
为了提高板式换热器的耐堵能力,需采用波纹深度不小于3.5mm的板片。
板片上下导杆上的定位方式采用五点定位方式。
板片与密封胶条的连接采用免粘式垫片,板片角孔内侧及板片侧边均没有任何橡胶垫片外露,板式换热器配置有接口法兰,出厂试压后,板式换热器内的水通过吹扫泄净。
板式换热器的框架余量按20%设计,即预留增加20%面积的结构空间。
压紧板的设计制造符合GB150,有足够的刚性,以保证板式热交换器在正常操作状态不发生泄漏。
我公司提供本次投标板式热交换器的设备选型计算书和吉林省四平市技术监督局(国家级板式换热器监检所)出具的本次投标所选型号的板式换热器的性能检测报告。
